Descatalogado

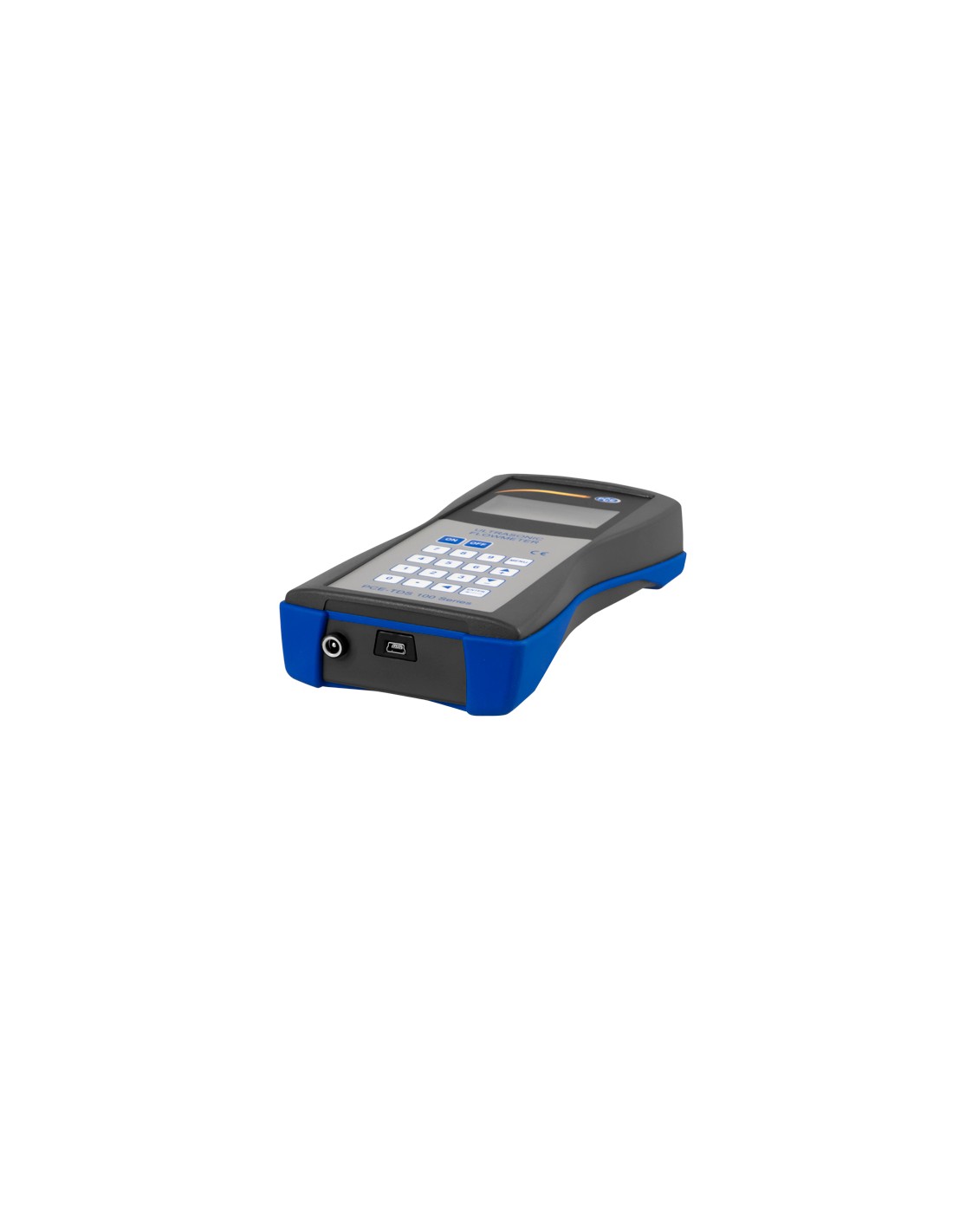

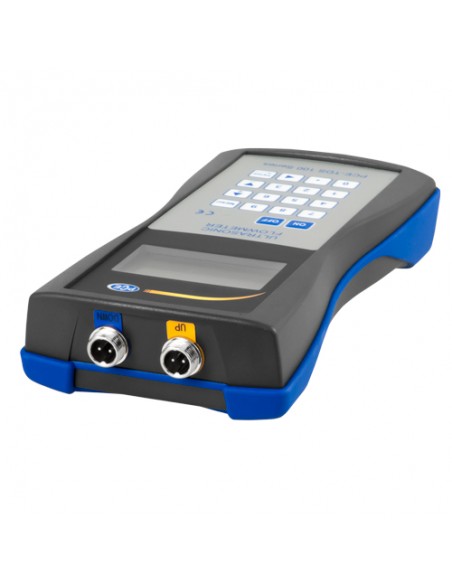

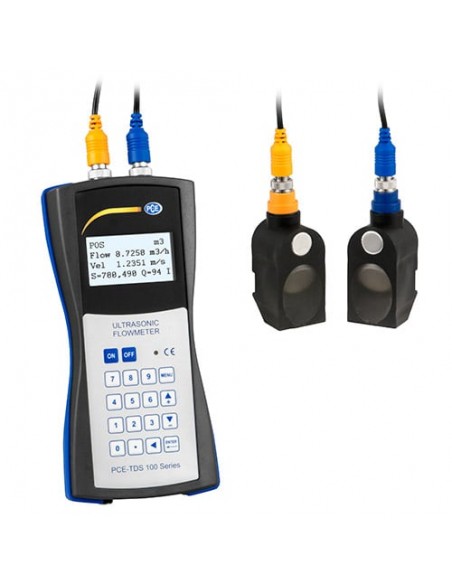

Caudalímetro ultrasónico PCE-TDS 100H
El caudalímetro se usa para mediciones de control o para detectar de forma rápida el caudal en una tubería por ultrasonidos, por lo que se trata de un sistema de medición transportable y de fácil instalación. El caudalimetro trabaja en base a la metodología de tiempo de tránsito. El principio de medición del caudalímetro es muy sencillo.
- Rango de medición: -32 ... +32 m/s
- Resolución: 0,0001 m/s
- Tamaño del tubo: DN 50 ... 700 mm, 57 ... 720 mm
- Rango de temperatura del sensor: 0 ... 160 °C
- Métodos de instalación del sensor: V, Z
Caudalímetro por ultrasonido
Metodología de tiempo de tránsito / Determina la velocidad del flujo y caudal / Método de medición para líquidos lo más homogéneos posible/ Para tuberías de 50 a 700 mm de diámetro
El caudalímetro por ultrasonido se usa para mediciones de control o para detectar de forma rápida el caudal en una tubería, por lo que se trata de un sistema de medición portátil y de fácil instalación. El caudalimetro por ultrasonido trabaja en base a la metodología de tiempo de tránsito. El principio de medición del caudalímetro es muy sencillo. En una medición diagonal en un tubo se necesita menos tiempo que en una medición contracorriente.
Más aumenta el caudal, más tiempo se necesita para medir si es contracorriente, y menos tiempo si es en dirección de esta. La diferencia entre el tiempo de tránsito en dirección de la corriente, o en contra de ella, depende de forma directa de la velocidad del flujo. El caudalímetro usa este efecto para determinar la velocidad del flujo y del caudal. Los transductores electro-acústicos reciben y emiten breves impulsos ultrasónicos a través del medio que fluye en la tubería.

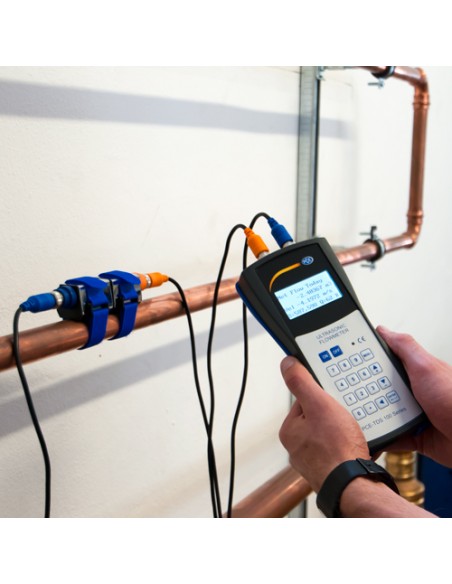

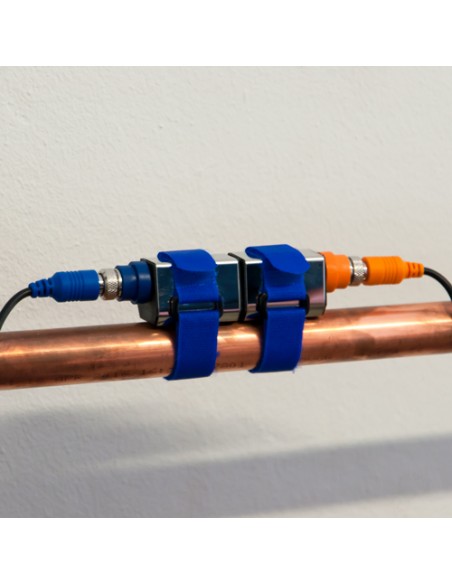

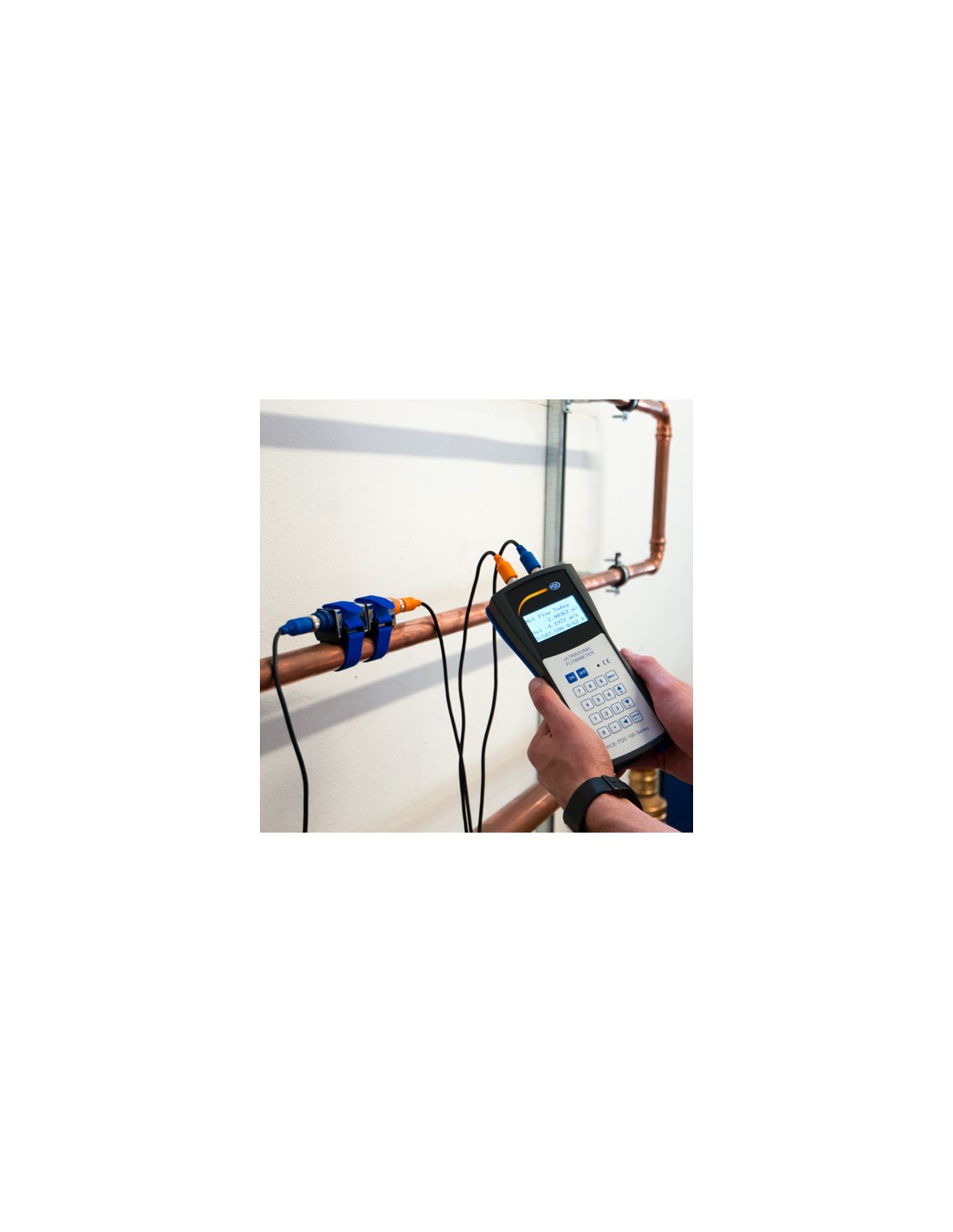

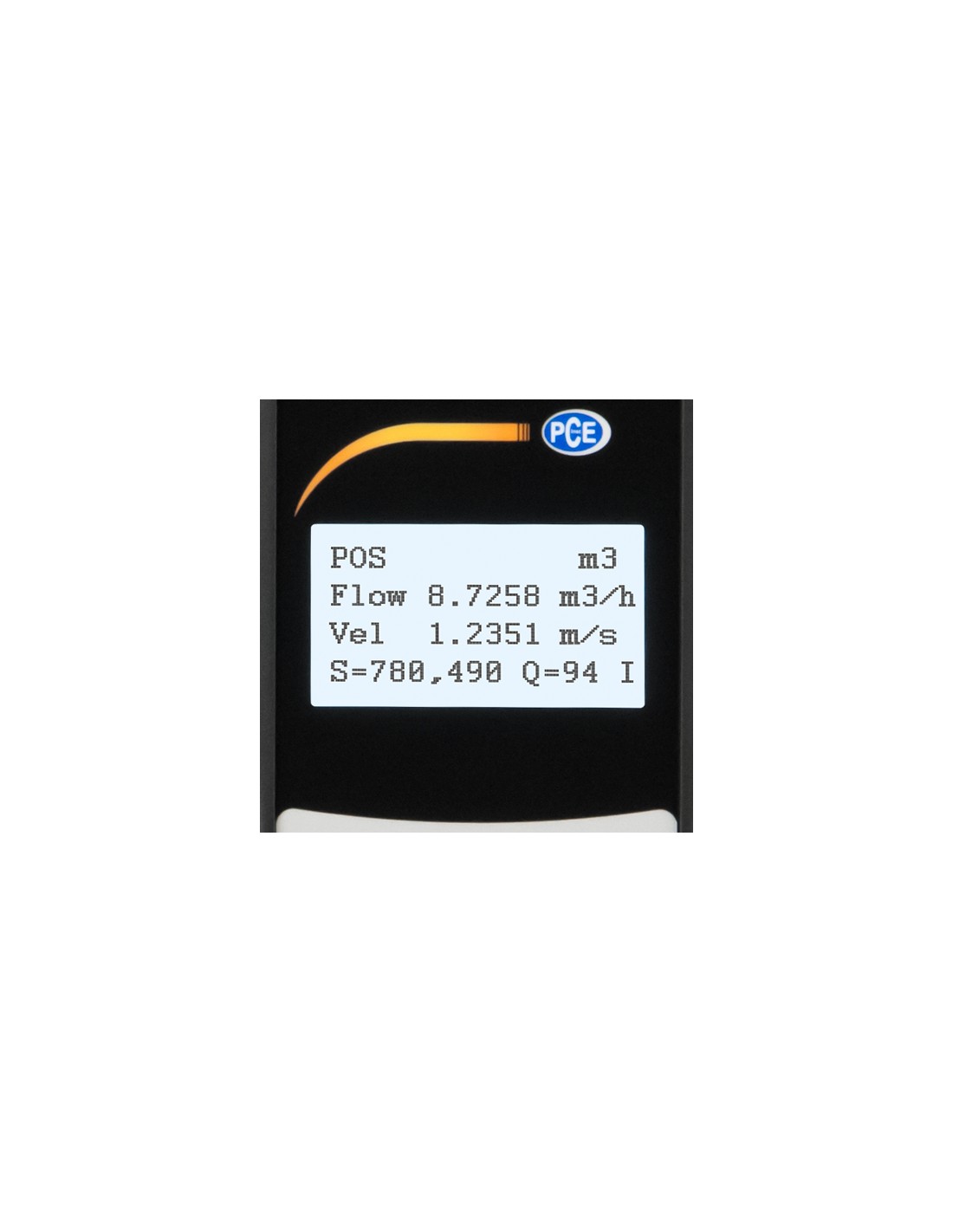

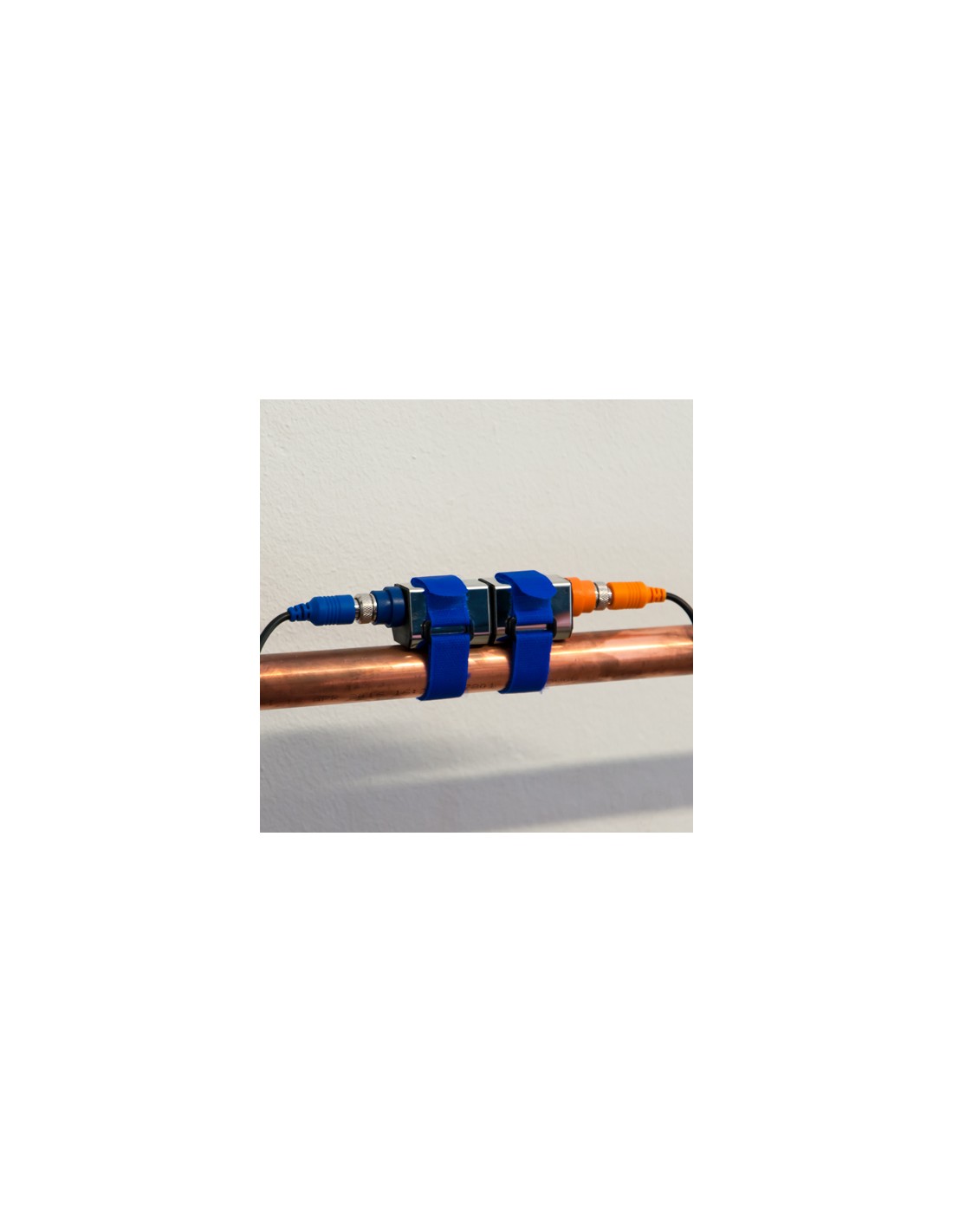

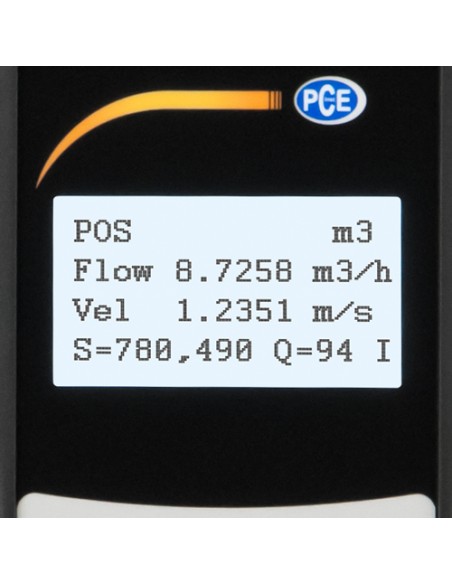

Los transductores se colocan en dirección longitudinal de forma desplazada en ambos lados del tubo a medir. Los sensores no destructivos se colocan sobre el tubo y son fijados por ejemplo con una brida. En poco tiempo la pantalla le indica la velocidad del flujo. El caudalímetro por ultrasonido puede ser usado en tubos metálicos, de plástico y tuberías de goma.
Líquidos medibles
Acetato, acetona, aceite de cacahuete, aceite de linaza, aceite de oliva, aceite para motor, aceite de parafina, aceite de silicona, aceite para transformadores, alcohol, alcohol etílico, alcohol metílico, amoniaco, anilina, benceno, butirato, cloroformo, etanol, éter, éter etílico, etilenglicol, freon R12, gasóleo, gasolina, glicerina, glicol, isobutanol, isopentano, lubricante, metanol, pentano, petróleo, 1-propanol, queroseno, refrigerante, tricloroetileno, 1,1,1-tricloroetano, terpentina, agua destilada, agua salada.
- Ideal para reequipamiento
- Instalación sin interrupción del proceso
- Montaje sencillo
- Preciso y fiable
- Sin pérdida de presión
- Libre de mantenimiento, sin partes móviles
- Sin desgaste
- Medidor portátil para mediciones de control
- Instalación sin interrupción del proceso
- Montaje sencillo
- Preciso y fiable
- Sin pérdida de presión
- Libre de mantenimiento, sin partes móviles
- Sin desgaste
- Medidor portátil para mediciones de control
|
Rango de medición |
-32 ... +32 m/s |
|
Resolución |
0,0001 m/s |
|
Precisión para DN = 50 mm |
±1,5 % del valor de medición |
|
Precisión para DN < 50 mm |
±3,5 % del valor de medición |
|
Reproducibilidad |
±1,0 % del valor de medición |
|
Medios |
Cualquier líquido con una impureza inferior a 5% y un flujo superior 0,03 m³/h |
|
| |
|
Unidades de caudal |
Metro cúbico [m³] |
|
Tiempo de ajuste |
por día [/ d] |
|
| |
|
Registrador de datos |
60 000 valores |
|
Interfaz |

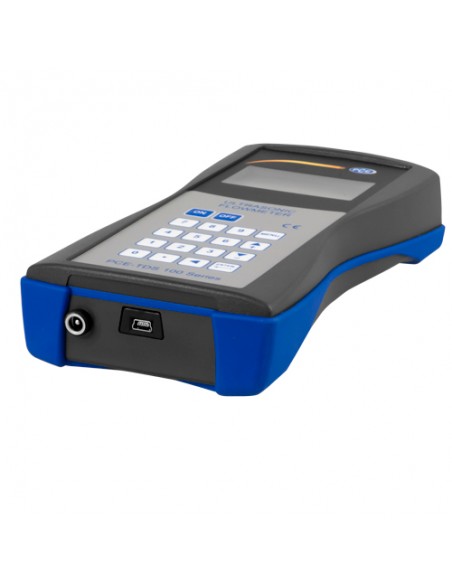

USB (para la medición y la lectura en línea de la memoria interna) |
|
Tipo de protección |
IP52 |
|
Alimentación |
Batería recargable Ni-H / 2100 mAh (12 horas operativas con carga completa) |
|
Cargador |
100 .. 240 V/AC 50-60Hz |
|
Dimensiones |
214 x 104 x 40 mm |
|
Peso |
450 g |
|
| |
|
Sensor |
Ancho nominal DN 50 ... 700 mm, 57 ... 720 mm |
|
Temperatura |
-30 ... 160 ºC (mediciones > 80ºC requeiren gel de acoplamiento para alta temperatura (K-GEL)) |
|
Tamaño del sensor |
50 x 45 x 45 mm |
|
Peso del sensor |
260 g |

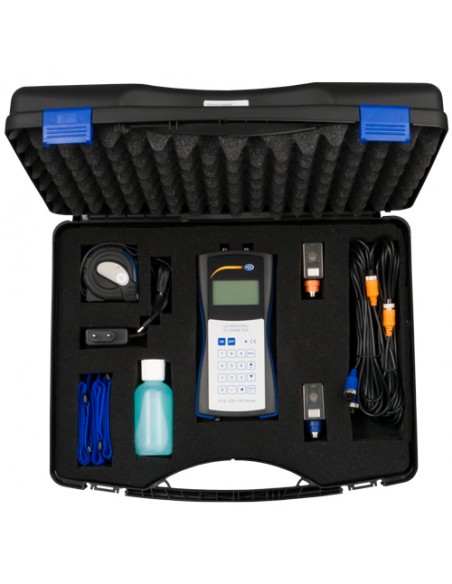

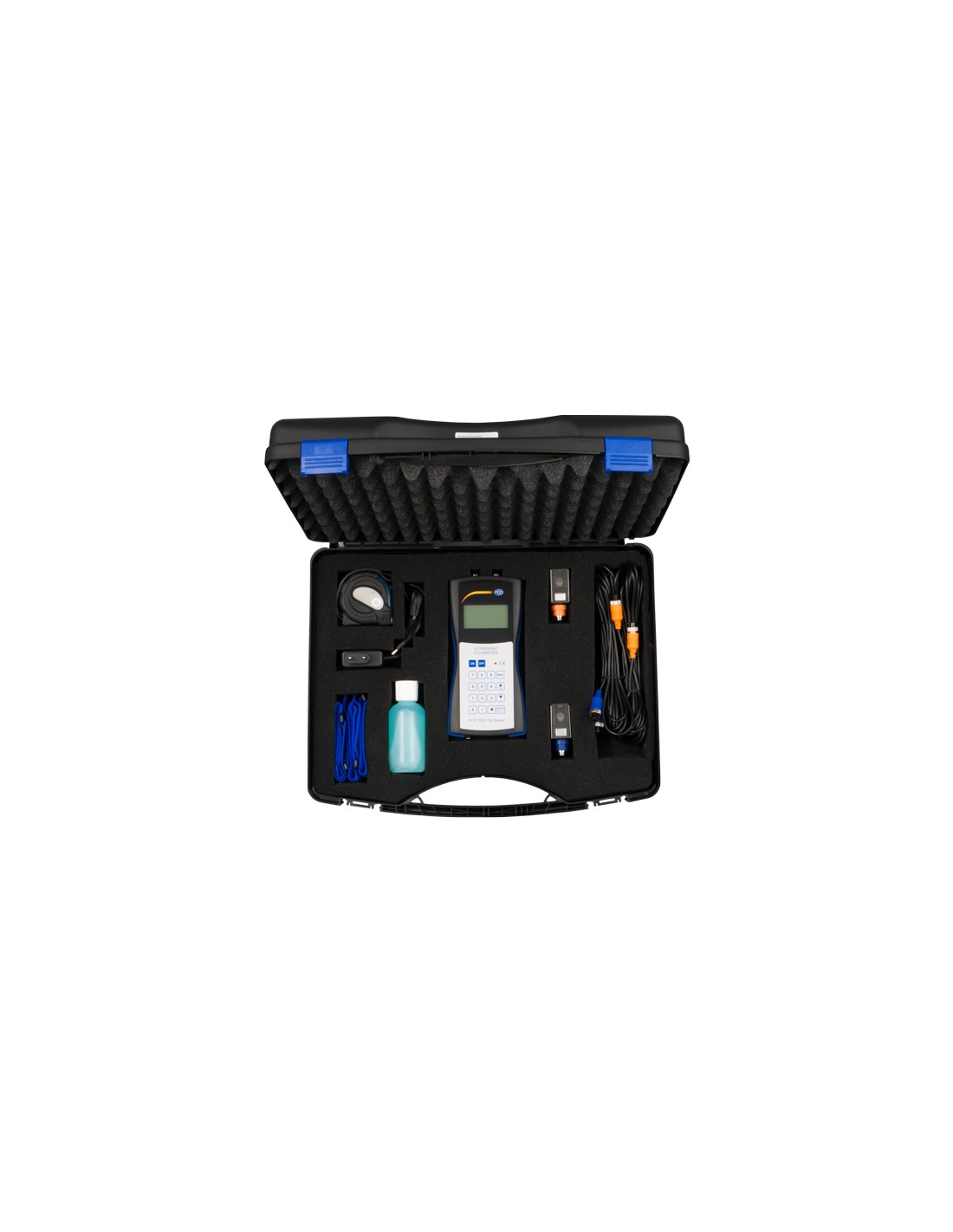

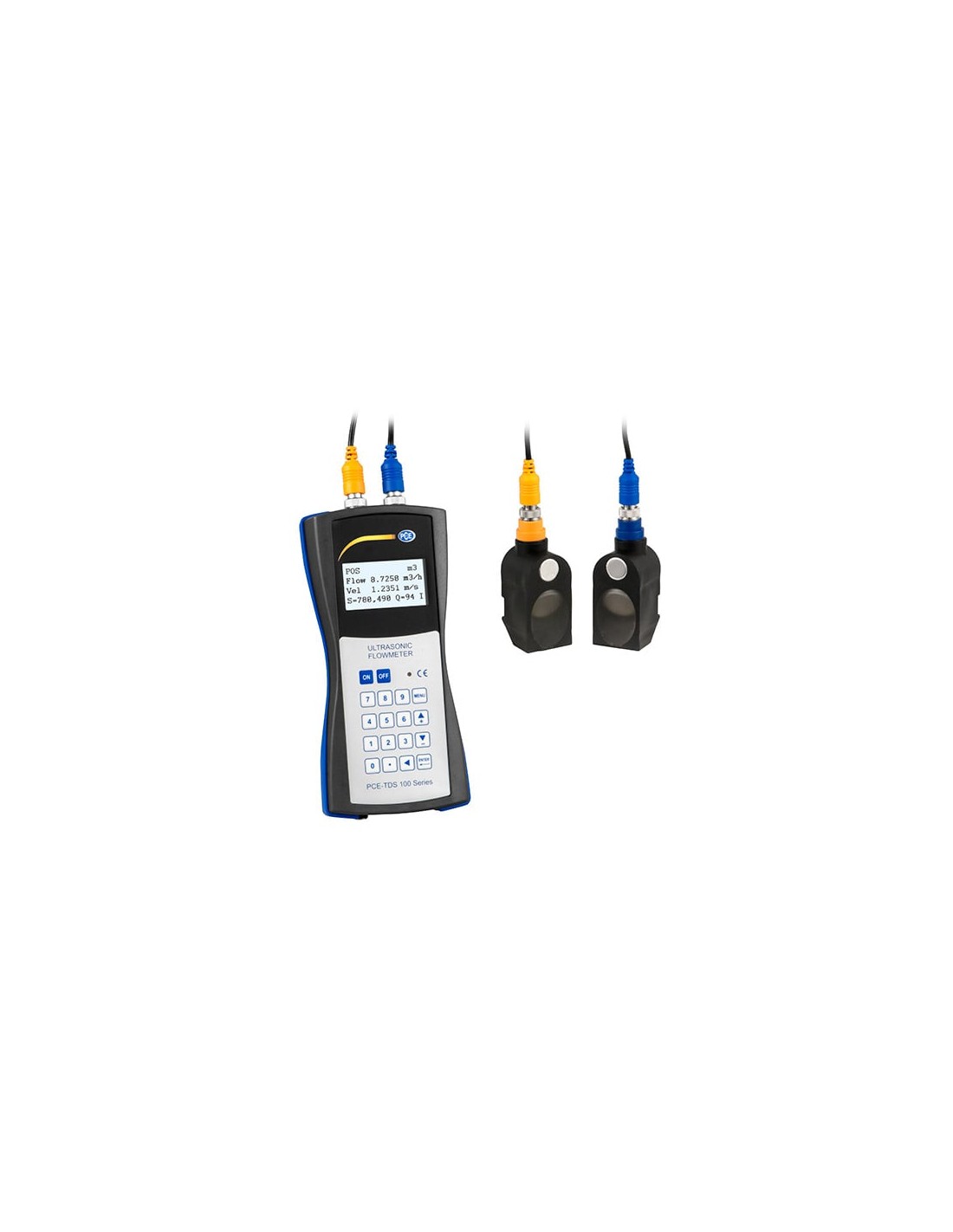

1 x Caudalímetro por ultrasonido PCE-TDS 100H
2 x Sensores TDS-M1 (PCE-TDS 100H)
2 x Alargador de 5 m
2 x Bridas de velcro
1 x Fuente de alimentación
1 x Gel de acoplamiento
1 x Flexómetro
1 x Maletín de transporte
1 x Instrucciones de uso
2 x Sensores TDS-M1 (PCE-TDS 100H)
2 x Alargador de 5 m
2 x Bridas de velcro
1 x Fuente de alimentación
1 x Gel de acoplamiento
1 x Flexómetro
1 x Maletín de transporte
1 x Instrucciones de uso
SIN STOCK.
Plazo de entrega de 1 semana
Nuevo
