Junta expansión metálica
Junta de expansión metálica con camisa interior
Características técnicas:
- Presión de trabajo: PN 16.
- Temperatura de trabajo: -195ºC a +600ºC.
- Ratio Presión / Temperatura según DIN 2401.
- Áreas de aplicación: Sistemas de HVAC, Aire comprimido, bombas, industrias químicas, aplicaciones marinas ...
- Compresión axial +10 -20 mm.

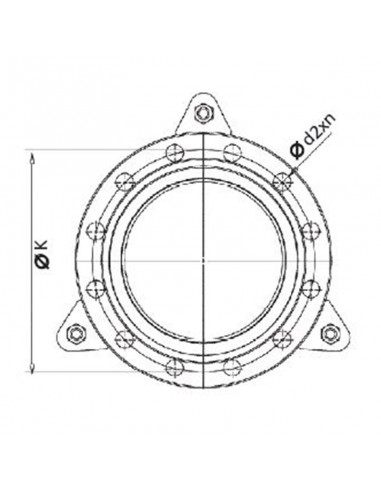

| DN | ØD(mm) |
Øk(mm)
|
Ød4(mm) | f(mm) | b(mm) | Ød2Xn | Ødl(mm) | Ødo(mm) | Espesor (mm) | Espirales | L(mm) | Peso aprox.(Grs) |
| 40 | 150 | 110 | 88 | 3 | 16 | Ø18x4 | 48,3 | 61 | 0.30x2 | 18 | 130 | 4.000 |
| 50 | 165 | 125 | 102 | 3 | 18 | Ø18x4 | 60,3 | 76 | 0.30x2 | 14 | 120 | 7.150 |
| 65 | 185 | 145 | 122 | 3 | 18 | Ø18x4 | 76,1 | 95 | 0.30x2 | 12 | 120 | 8.950 |
| 80 | 200 | 160 | 138 | 3 | 20 | Ø18x8 | 88,9 | 111 | 0.30x2 | 9 | 120 | 9.800 |
| 100 | 220 | 180 | 158 | 3 | 20 | Ø18x8 | 114,3 | 140 | 0.40x2 | 9 | 130 | 12.650 |
| 125 | 250 | 210 | 188 | 3 | 22 | Ø18x8 | 139,7 | 164 | 0.40x2 | 9 | 140 | 18.450 |
| 150 | 285 | 240 | 212 | 3 | 22 | Ø23x8 | 168,3 | 200 | 0.50x2 | 9 | 155 | 24.350 |
| 200 | 340 | 295 | 268 | 3 | 24 | Ø23x12 | 219,1 | 250 | 0.50x2 | 7 | 150 | 28.900 |
| 250 | 405 | 355 | 320 | 3 | 24 | Ø27x12 | 273,0 | 323 | 0.60x2 | 5 | 160 | 32.000 |
SIN STOCK.
Plazo de entrega de 1 semana
